Компрессорная станция для применения в качестве воздухо-водоподогревающей установки
(ВПУ)

Воздухо-водоподогревающая установка на шасси автомобиля Урал
Станция может применяться при бурении скважин на воду для прокачки скважин воздухом в сложных геологических условиях при больших снижениях уровня (до 90 и более метров), когда необходимо использование большого расхода воздуха для подъема воды. Кроме того, применение станции может обеспечивать технологический процесс при бурении водяных скважин; отогрев оборудования, нагрев воды, запаривание якорей в зимнее время.

Станция разработана в двух исполнениях: санном варианте и смонтированном на шасси автомобиля.

Функциональные возможности ВПУ:
1. Получение горячей воды и пара. Производится за счёт тепла выхлопных газов дизеля с помощью теплообменного аппарата. В зависимости от количества прокачиваемой через теплообменник воды можно получить горячую воду необходимой температуры, либо пар. Станция имеет внутреннюю ёмкость для воды 200 л.
2. Сжатый воздух. Может использоваться по прямому назначению для различных технологических операций и для работы пневмоинструмента.
3. Горячий сжатый воздух, получаемый при помощи вихревой трубы, подключенной к выходу компрессора.
4. Смесь пара и горячего воздуха. Может использоваться для интенсивного обогрева и очистки поверхностей.
5. По желанию заказчика имеется возможность предусмотреть функцию получения холодного потока воздуха при помощи вихревой трубы. Температура до 20 … 30 °С в летнее время года.
6. Электрическая энергия, вырабатываемая при помощи генератора переменного тока, подключенного к дизелю через гидравлическую трансмиссию.

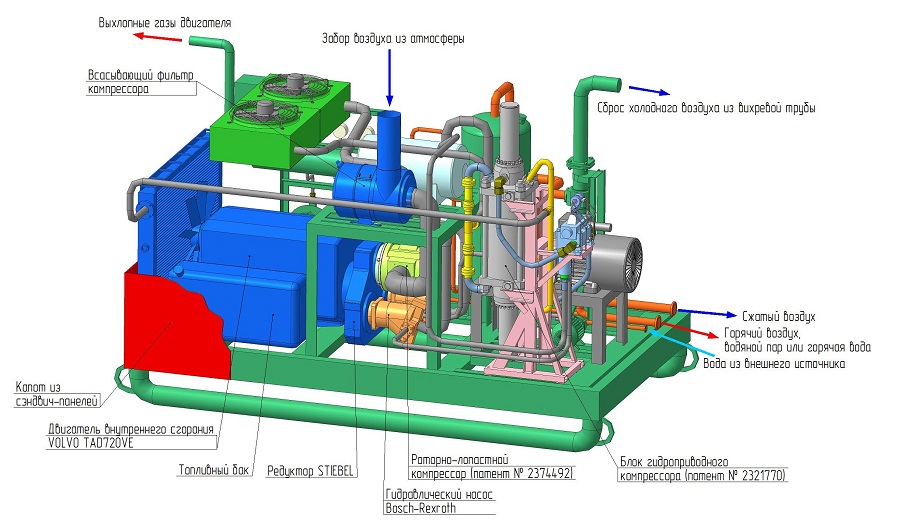

Установленная на ВПУ компрессорная станция является двухступенчатой, сухой. Первая ступень - роторно-лопастной компрессор, вторая ступень - гидроприводной компрессор.

Технические характеристики:

Тип компрессора: двухступенчатый
Первая ступень - роторно-лопастной компрессор
Вторая ступень - гидроприводной компрессор
Сжатый воздух *:
Производительность, нм3/мин
Давление после первой ступени, МПа (кгс/см2)
Давление после второй ступени, МПа (кгс/см2)

17 … 18
0,3 (3)
1,5 (15)
Горячий воздух:
температура, град. С
давление, МПа (кгс/см2)
расход, нм3/мин

не менее 220
0,25 (2,5)
7
Холодный воздух:
температура, град. С
расход, нм3/мин

-20 ... -30
10
Пар:
температура, град. С
давление, МПа (кгс/см2)
расход, кг/час

не менее 130
0,3 (3,0)
550
Генератор электрического тока:
напряжение, В
мощность, кВт

220 ... 380
30 ... 40
Привод компрессора:

Мощность, кВт
Расход дизельного топлива, кг/час
Дизель VOLVO TAD720VE
174
230
Установленный ресурс до капитального ремонта по компрессору, час 40 000
Габаритные размеры (Д x Ш x В), мм 3600 x 2000 x x2500
Масса сухой установки, кг 3500
Масса технологических жидкостей
Дизельное топливо, кг
Гидравлическая жидкость, кг
Вода, кг

200
150
200

* При необходимости имеется возможность увеличение давления нагнетания компрессорной станции вплоть до 24 .. 26 МПа путем добавления дополнительных гидроприводных ступеней сжатия.

Вариант ВПУ для воздушной транспортировки

Воздухо-водоподогревающая установка для воздушной транспортировки Воздухо-водоподогревающая установка для воздушной транспортировки
